簡介：安裝機器人 安裝前首先檢查是否缺件,用眼觀察機器人完好無損傷。 1-1 ABB機器人控制柜 1-1-2控制柜的構造 1-2機 器人本體 可以使用叉車或者吊車進行吊裝。若使用叉車，需要安裝專用工具 1-3機器人本體與控制柜的連接 下面以 ABB機器人 IRB6640為例，介紹本體……
安裝機器人
安裝前首先檢查是否缺件,用眼觀察機器人完好無損傷。
1-1-2控制柜的構造

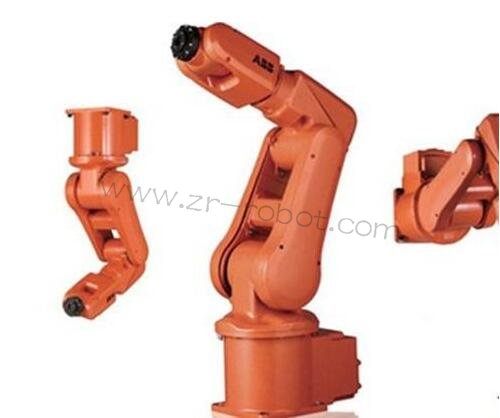

1-2機 器人本體 可以使用叉車或者吊車進行吊裝。若使用叉車，需要安裝專用工具
1-3機器人本體與控制柜的連接
下面以
ABB機器人IRB6640為例，介紹本體與控制柜連接的操作:機器人與控制柜的連接主要是電動機動力電纜與轉數計數器電纜、用戶電纜的連接。轉數計數器電纜連接到機器人本體底座接口
轉數計數器電纜連接到控制柜接口
電動機動力電纜連接到機器人本體底座接口。
電動機動力電纜連接到控制柜接口。
用戶電纜連接到機器人本體底座接口。
用戶電纜連接到控制柜接口。
在控制柜門內側，貼有一張主電源連接指引。ABB機器人使用380V三相四線制。
主電源電纜從此接口接入。
主電源接地點
主電源開關，接入380V三相電線。
示教器連接到控制柜
控制柜接口和本體底座接口全部連接完成。
在檢查主電源輸入正常以后，合上控制柜上的主電源開關，開始進行調試工作。
